产品中心

首页>产品中心>穿墙/面板连接器系列

RELCON集科研、开发、制造及销售于一体，为航空、航天、兵器、船舶、电子、核工业、风电、轨道交通、新能源、机床、石油等领域提供专业、高效的服务

穿墙/面板连接器系列

PRODUCTS

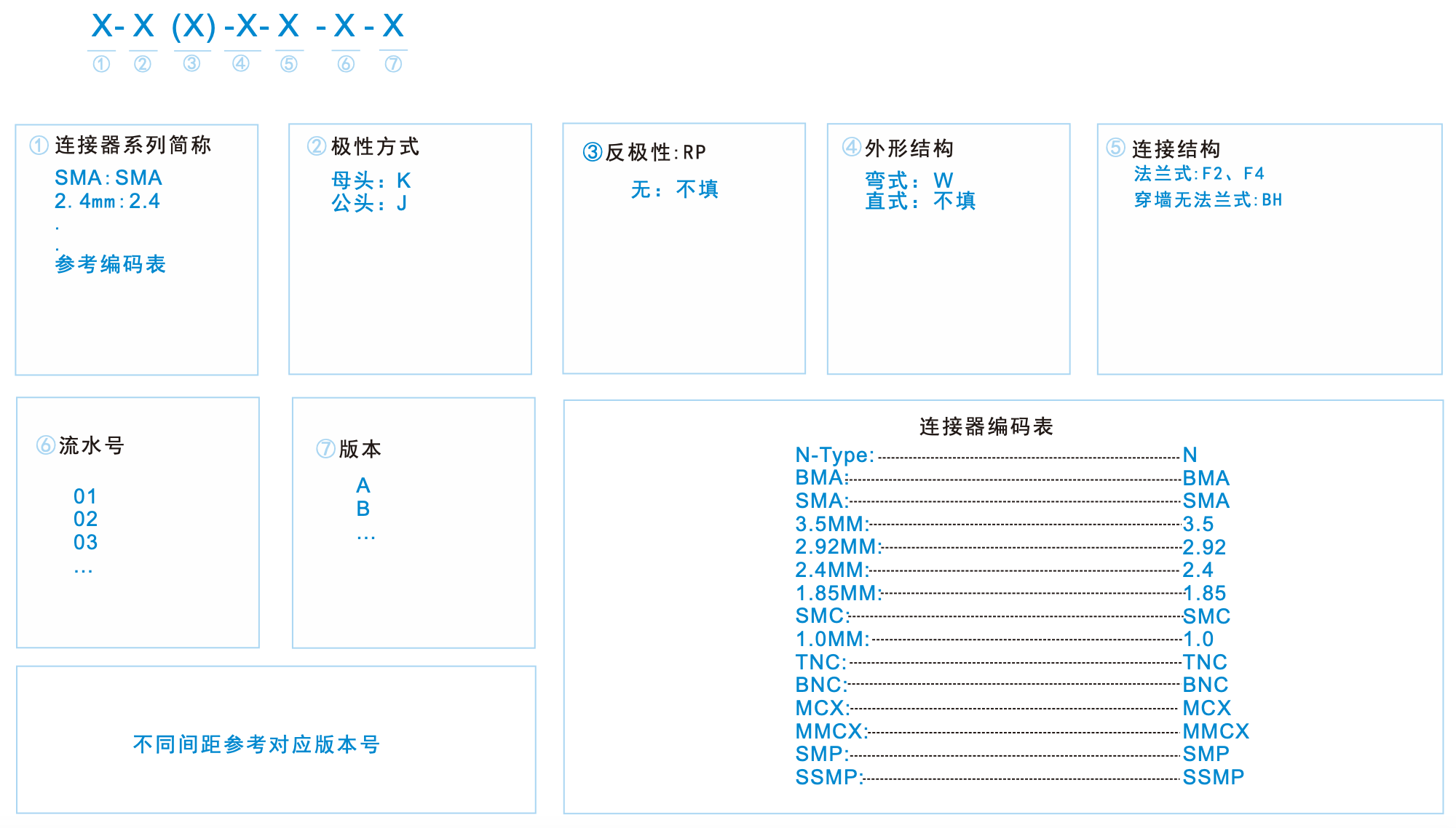

穿墙/面板连接器型号命名规格及注解

通过产品编码，可以明确识别和确认连接器的结构逻辑。

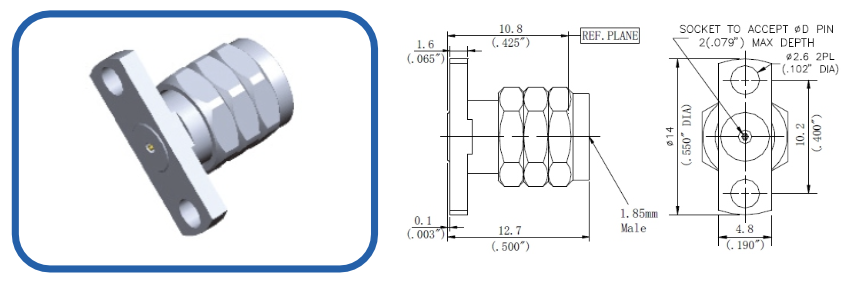

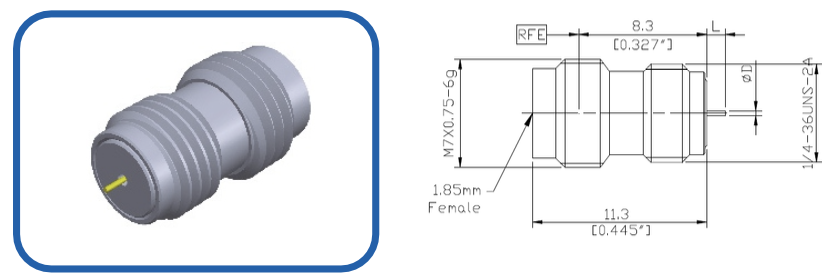

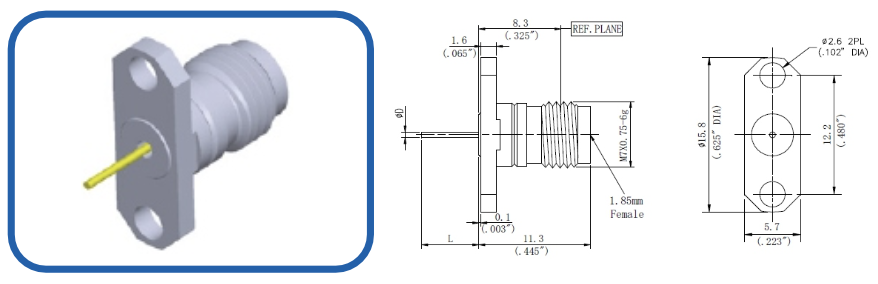

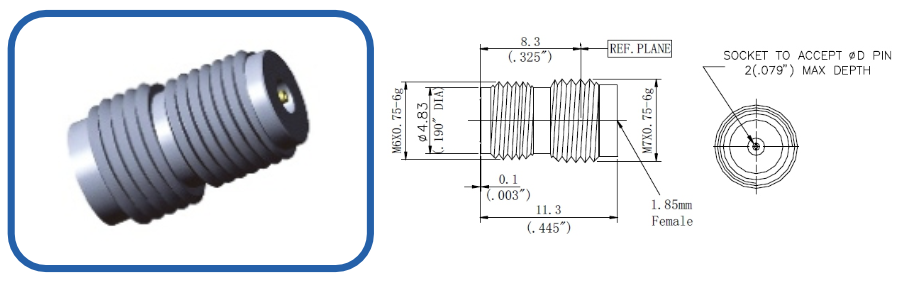

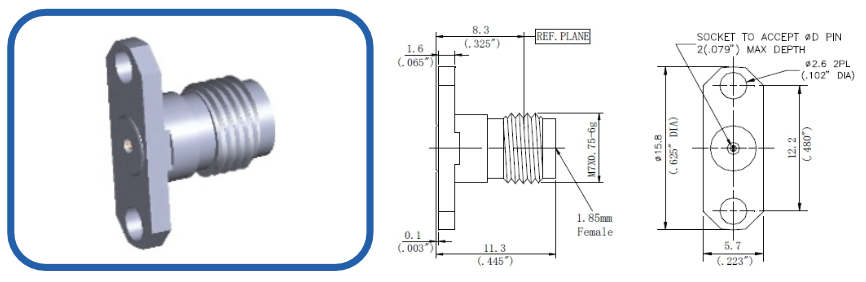

1.85mm系列

界面规格

1.85mm系列射频同轴连接器最高频率可达67GHz，可与2.4mm连接器兼容，是目前亳米波领域应用广泛的一种连接器。

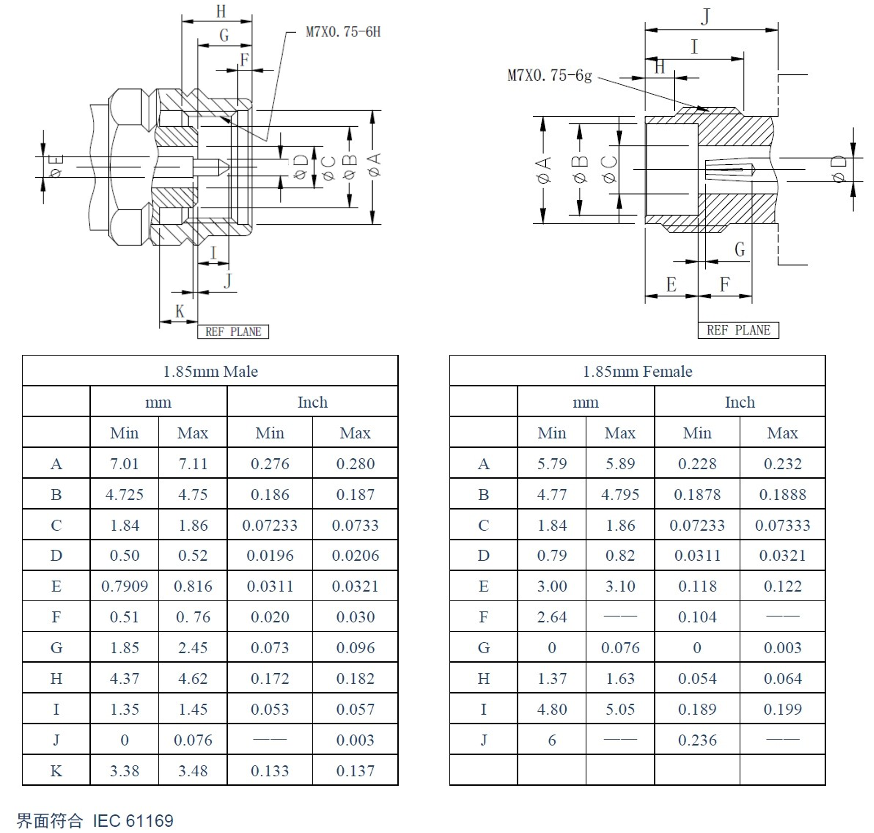

界面尺寸

军友射频1.85mm连接器，具有以下优势:
1.频率DC-67GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

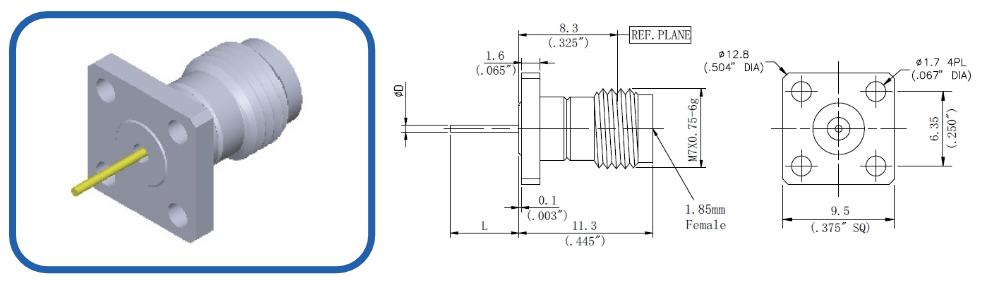

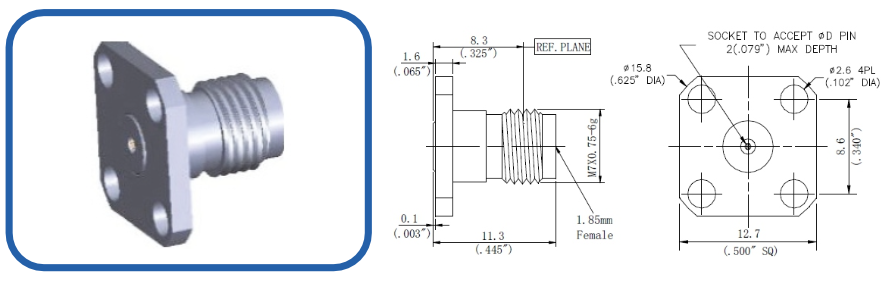

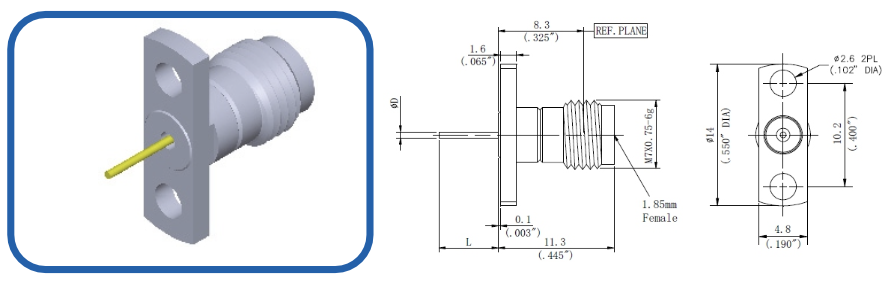

型号

D尺寸

L长度尺寸

1.85-K-F4-01-A

0.30mm/0.012"

1.2mm/0.047"

1.85-K-F4-02-A

0.30mm/0.012"

2mm/0.079"

1.85-K-F4-03-A

0.58mm/0.023"

5.85mm/0.230"

型号

D尺寸

L长度尺寸

1.85-K-F4-04-A

0.30mm/0.012"

1.2mm/0.047"

1.85-K-F4-05-A

0.30mm/0.012"

2mm/0.079"

1.85-K-F4-06-A

0.58mm/0.023"

5.85mm/0.230"

型号

驻波比/频率

D插孔直径

1.85-K-F4-07-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-F4-08-A

≤1.25(DC~65GHz)

0.30mm/0.012"

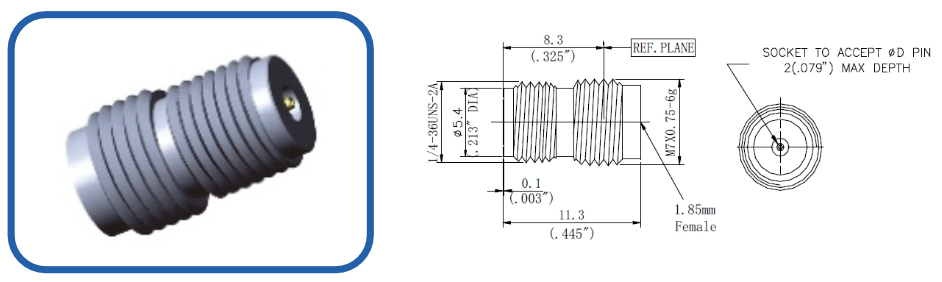

型号

频率/驻波比

D插孔直径

1.85-K-F4-09-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-F4-10-A

≤1.25(DC~65GHz)

0.30mm/0.012"

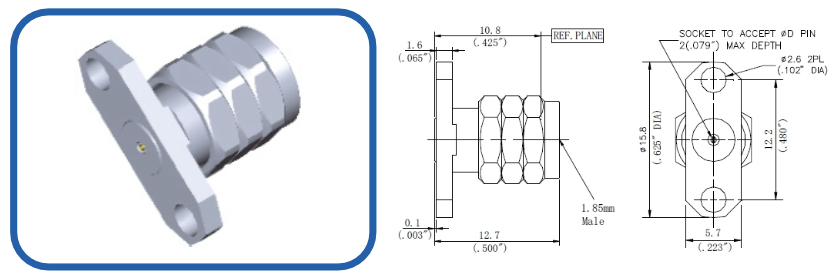

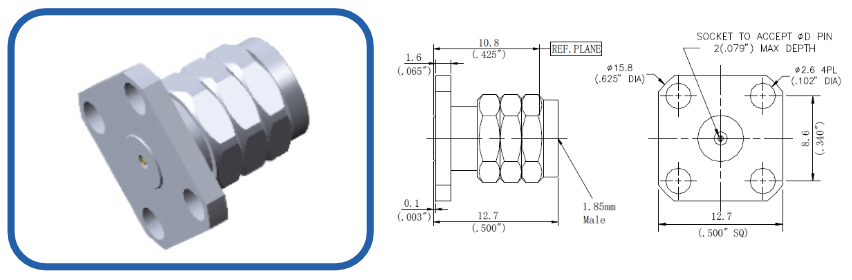

型号

驻波比/频率

D插孔直径

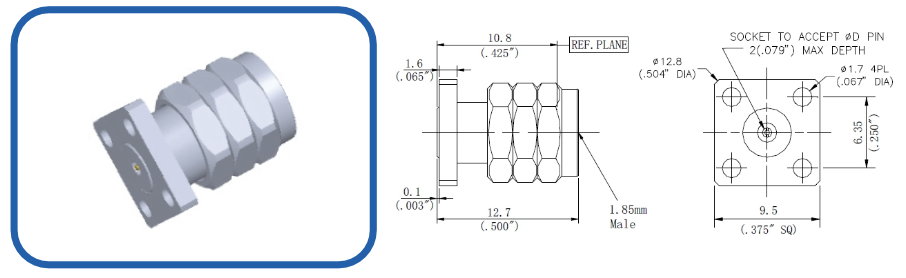

1.85-J-F4-01-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-J-F4-02-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

频率/驻波比

D插孔直径

1.85-J-F4-03-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-J-F4-04-A

≤1.25(DC~65GHz)

0.30mm/0.012"

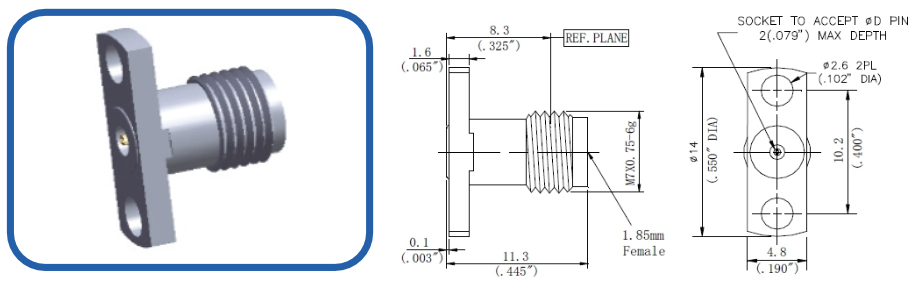

型号

D尺寸

L长度尺寸

1.85-K-F2-01-A

0.30mm/0.012"

1.2mm/0.047"

1.85-K-F2-02-A

0.30mm/0.012"

2mm/0.079"

1.85-K-F2-03-A

0.58mm/0.023"

5.85mm/0.230"

型号

D尺寸

L长度尺寸

1.85-K-F2-04-A

0.30mm/0.012"

1.2mm/0.047"

1.85-K-F2-05-A

0.30mm/0.012"

2mm/0.079"

1.85-K-F2-06-A

0.58mm/0.023"

5.85mm/0.230"

型号

频率/驻波比

D插孔直径

1.85-K-F2-07-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-F2-08-A

≤1.25(DC~65GHz)

0.30mm/0.012"

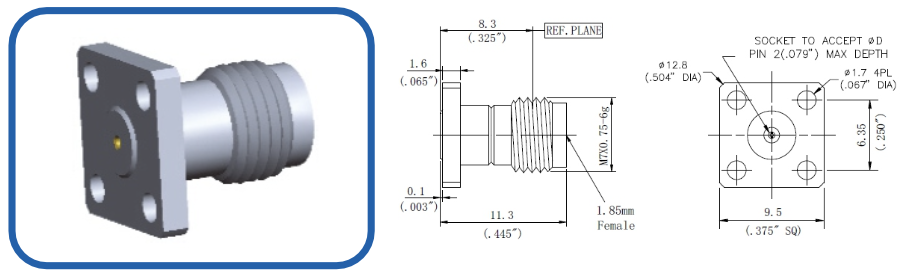

型号

频率/驻波比

D插孔直径

1.85-K-F2-09-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-F2-10-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

频率/驻波比

D插孔直径

1.85-J-F2-01-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-J-F2-02-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

频率/驻波比

D插孔直径

1.85-J-F2-03-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-J-F2-04-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

D尺寸

L长度尺寸

1.85-K-BH-01-A

0.30mm/0.012"

1.2mm/0.047"

1.85-K-BH-02-A

0.30mm/0.012"

2mm/0.079"

型号

D尺寸

L长度尺寸

1.85-K-BH-03-A

0.30mm/0.012"

1.2mm/0.047"

1.85-K-BH-04-A

0.30mm/0.012"

2mm/0.079"

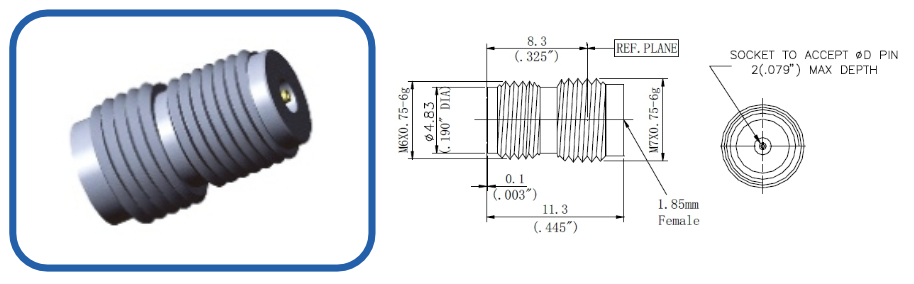

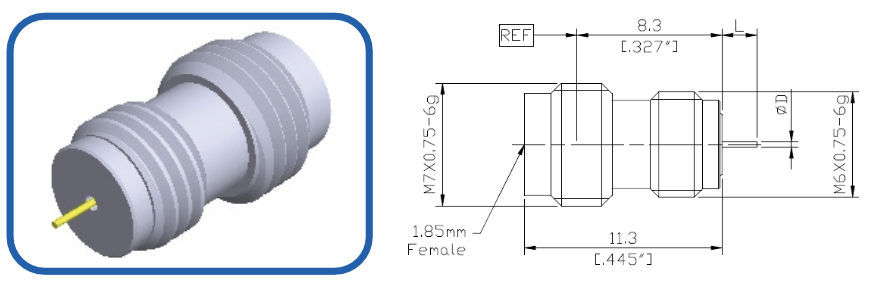

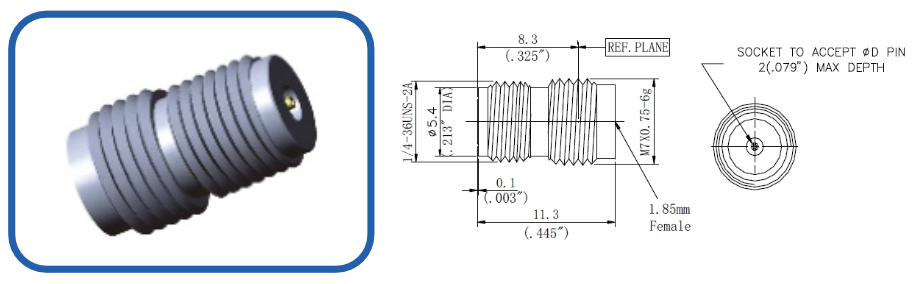

型号

驻波比/频率

D插孔直径

1.85-K-BH-05-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-BH-06-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

驻波比/频率

D插孔直径

1.85-K-BH-07-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-BH-08-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

驻波比/频率

D插孔直径

1.85-K-BH-09-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-BH-10-A

≤1.25(DC~65GHz)

0.30mm/0.012"

型号

驻波比/频率

D插孔直径

1.85-K-BH-11-A

≤1.25(DC~65GHz)

0.23mm/0.009"

1.85-K-BH-12-A

≤1.25(DC~65GHz)

0.30mm/0.012"

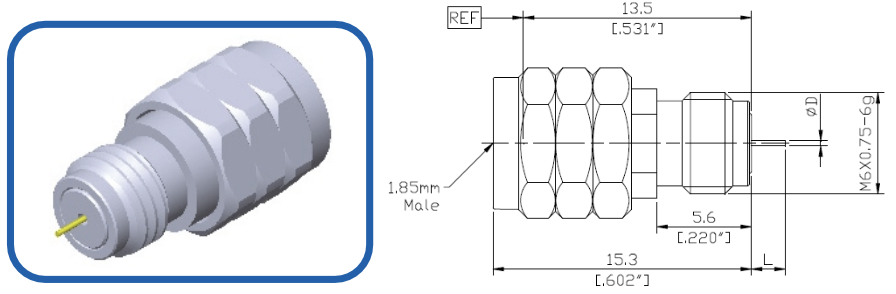

型号

D尺寸

L长度尺寸

1.85-J-BH-01-A

0.30mm/0.012"

2mm/0.079"

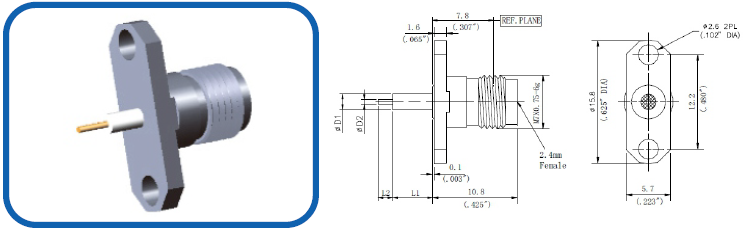

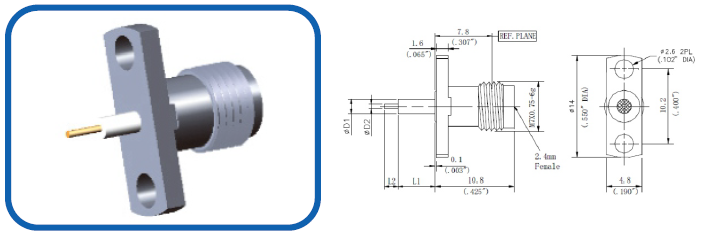

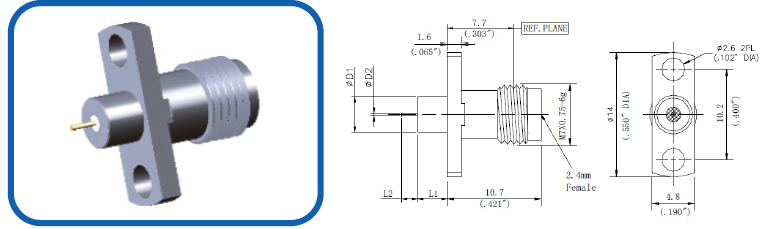

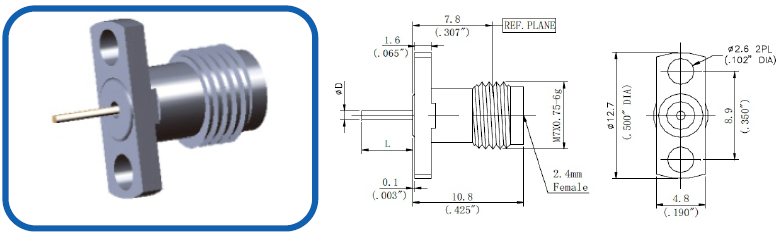

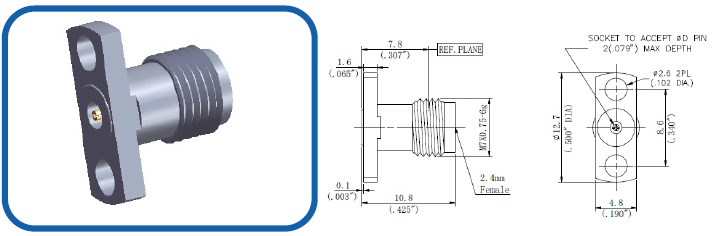

2.4mm系列

界面规格

2.4mm系列射频同轴连接器频率高达50GHz，是常用毫米波连接器之一。许多毫米波仪器输入输出接口常采用2.4mm连接器端口，其良好机械性能在毫米波领域有极好的发展前景。

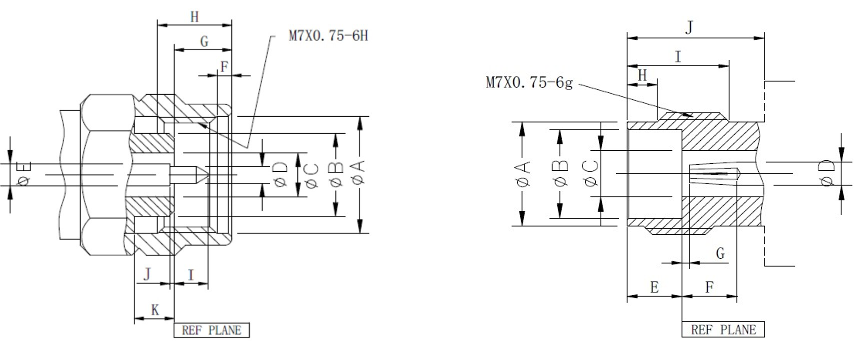

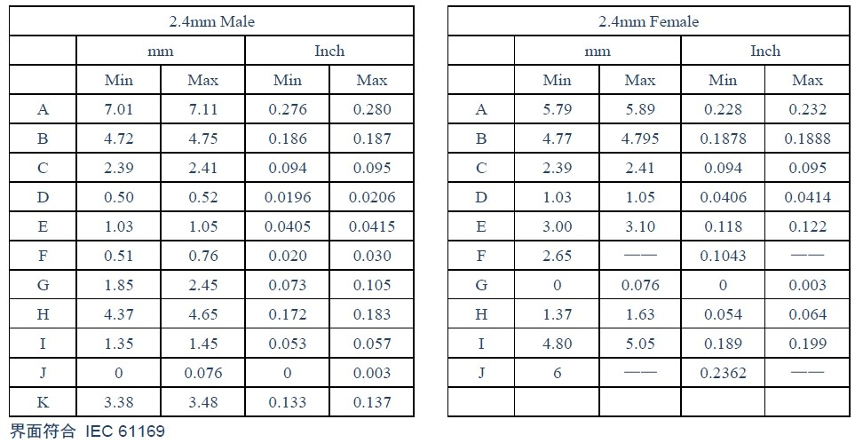

界面尺寸

军友射频2.4mm连接器，具有以下优势:
1.频率DC-50GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

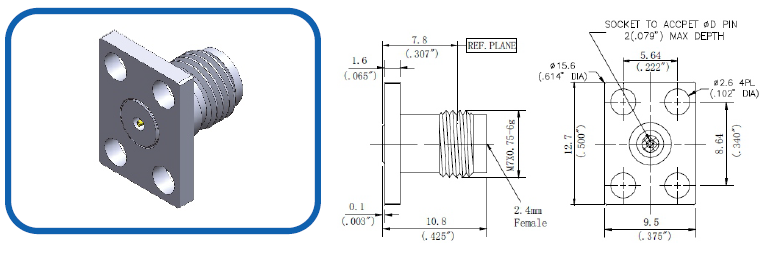

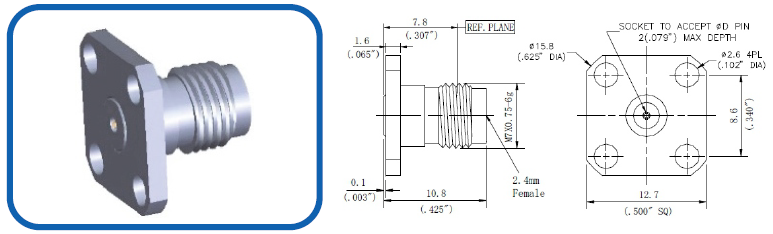

型号

频率/驻波比

D插孔直径

2.4-K-F4-01-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F4-02-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F4-03-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F4-04-A

≤1.2(DC~50GHz)

0.51mm/0.020"

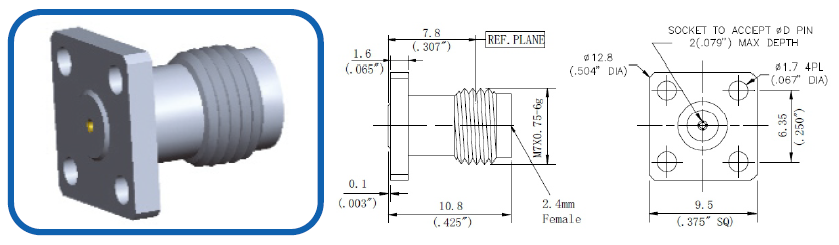

型号

频率/驻波比

D插孔直径

2.4-K-F4-05-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F4-06-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F4-07-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F4-08-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

频率/驻波比

D插孔直径

2.4-K-F4-09-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F4-10-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F4-11-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F4-12-A

≤1.2(DC~50GHz)

0.51mm/0.020"

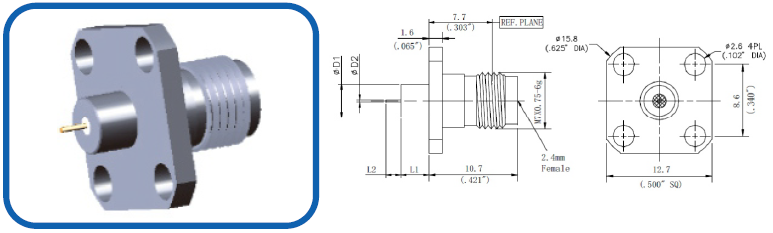

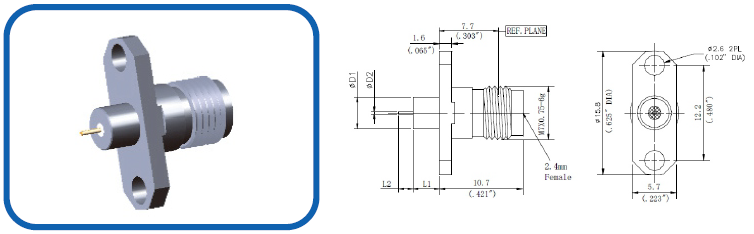

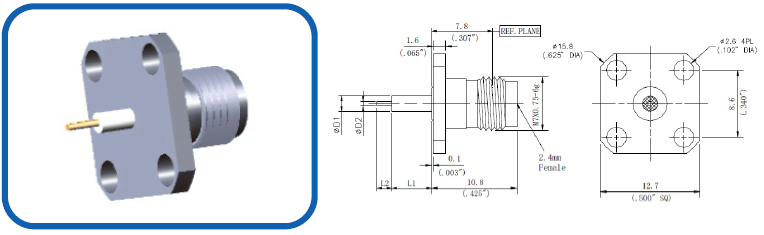

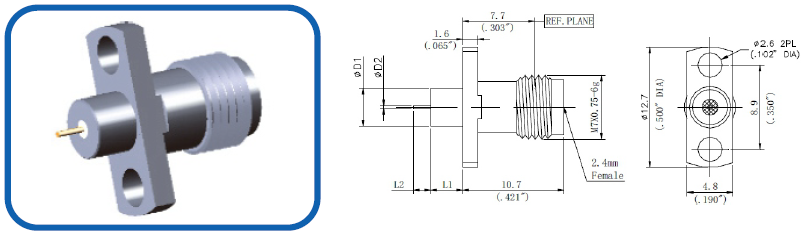

型号

频率/驻波比

L长度尺寸

2.4-K-F4-13-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F4-14-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

2.4-K-F4-15-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(6.35mm/0.25")
L2(1.27mm/0.05")

2.4-K-F4-16-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(5.1mm/0.20")
L2(1.9mm/0.075")

型号

D尺寸

L长度尺寸

2.4-K-F4-17-A

φD1(4mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F4-18-A

φD1(4mm/0.158")
φD1(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

型号

D尺寸

L长度尺寸

2.4-K-F4-19-A

φD1(4mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F4-20-A

φD1(4mm/0.158")
φD1(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

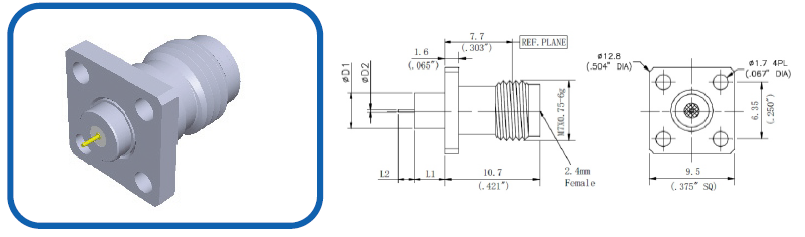

型号

D尺寸

L长度尺寸

2.4-K-F4-21-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F4-22-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

2.4-K-F4-23-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(6.35mm/0.25")
L2(1.27mm/0.05")

2.4-K-F4-24-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(5.1mm/0.20")
L2(1.9mm/0.075")

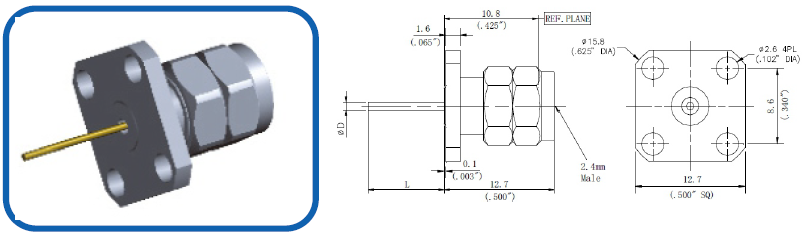

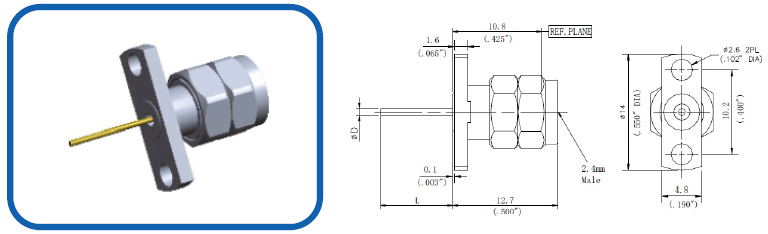

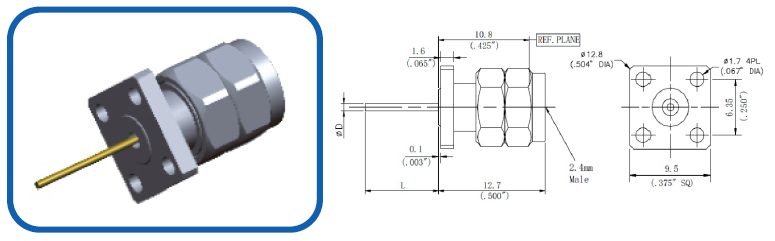

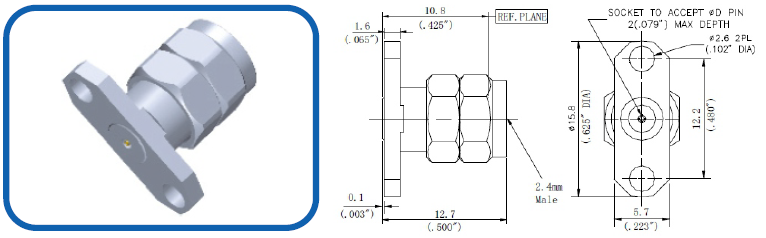

型号

D尺寸

L长度尺寸

2.4-J-F4-01-A

0.64mm/0.025"

10mm/0.394"

2.4-J-F4-02-A

0.86mm/0.034"

8.75mm/0.344"

型号

D尺寸

L长度尺寸

2.4-J-F4-03-A

0.64mm/0.025"

10mm/0.394"

2.4-J-F4-04-A

0.86mm/0.034"

2mm/0.079"

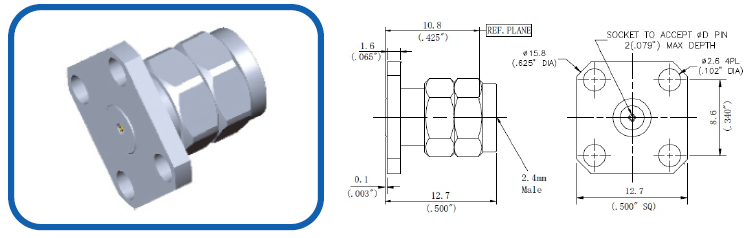

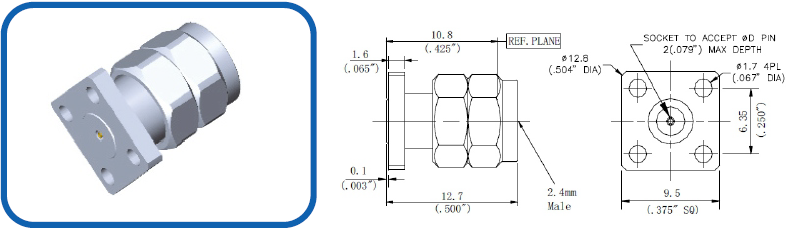

型号

驻波比/频率

D插孔直径

2.4-J-F4-05-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F4-06-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F4-07-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-J-F4-08-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

驻波比/频率

D插孔直径

2.4-J-F4-09-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F4-10-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F4-11-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-J-F4-12-A

≤1.2(DC~50GHz)

0.51mm/0.020"

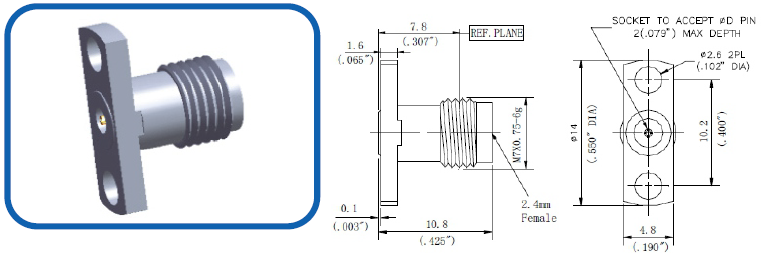

型号

驻波比/频率

D插孔直径

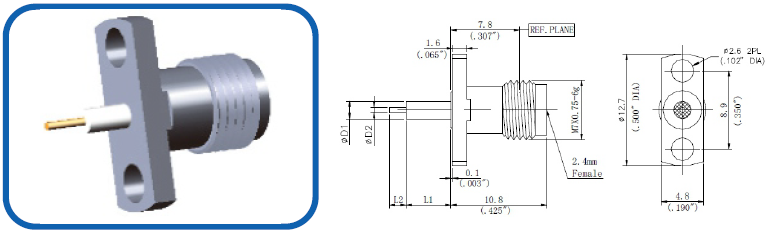

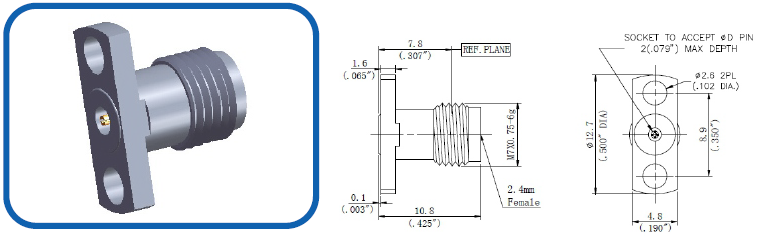

2.4-K-F2-01-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F2-02-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F2-03-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F2-04-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

驻波比/频率

D插孔直径

2.4-K-F2-05-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F2-06-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F2-07-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F2-08-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

驻波比/频率

D插孔直径

2.4-K-F2-09-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F2-10-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F2-11-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F2-12-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

驻波比/频率

D插孔直径

2.4-K-F2-13-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-F2-14-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-F2-15-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-F2-16-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

D尺寸

L长度尺寸

2.4-K-F2-17-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F2-18-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

2.4-K-F2-19-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(6.35mm/0.25")
L2(1.27mm/0.05")

2.4-K-F2-20-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(5.1mm/0.20")
L2(1.9mm/0.075")

型号

D尺寸

L长度尺寸

2.4-K-F2-21-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F2-22-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

2.4-K-F2-23-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(6.35mm/0.25")
L2(1.27mm/0.05")

2.4-K-F2-24-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(5.1mm/0.20")
L2(1.9mm/0.075")

型号

D尺寸

L长度尺寸

2.4-K-F2-25-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F2-26-A

φD1(1.67mm/0.158")
φD2(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

2.4-K-F2-27-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(6.35mm/0.25")
L2(1.27mm/0.05")

2.4-K-F2-28-A

φD1(2.0mm/0.078")
φD2(0.6mm/0.024")

L1(5.1mm/0.20")
L2(1.9mm/0.075")

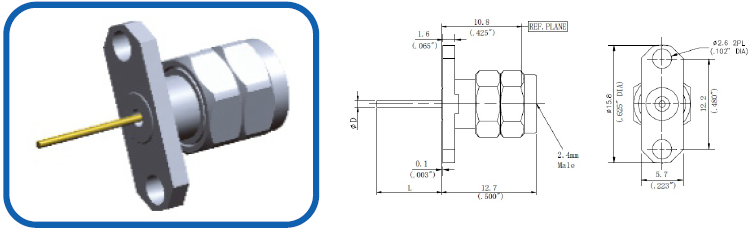

型号

D尺寸

L长度尺寸

2.4-K-F2-29-A

0.64mm/0.025"

10mm/0.394"

2.4-K-F2-30-A

0.64mm/0.025"

6.84mm/0.269"

2.4-K-F2-31-A

0.75mm/0.029"

9mm/0.354"

2.4-K-F2-32-A

0.86mm/0.034"

8.75mm/0.344"

2.4-K-F2-33-A

1mm/0.04"

5.5mm/0.216"

2.4-K-F2-34-A

1.04mm/0.041"

6.34mm/0.25"

2.4-K-F2-35-A

1.2mm/0.047"

3mm/0.118"

型号

D尺寸

L长度尺寸

2.4-K-F2-36-A

φD1(4mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F2-37-A

φD1(4mm/0.158")
φD1(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

型号

D尺寸

L长度尺寸

2.4-K-F2-38-A

φD1(4mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F2-39-A

φD1(4mm/0.158")
φD1(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

型号

D尺寸

L长度尺寸

2.4-K-F2-40-A

φD1(4mm/0.158")
φD2(0.3mm/0.012")

L1(1.4mm/0.055")
L2(1.5mm/0.059")

2.4-K-F2-41-A

φD1(4mm/0.158")
φD1(0.3mm/0.012")

L1(3mm/0.118")
L2(1.5mm/0.059")

型号

频率/驻波比

D插孔直径

2.4-J-F2-01-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F2-02-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F2-03-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-J-F2-04-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

频率/驻波比

D插孔直径

2.4-J-F2-05-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F2-06-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F2-07-A

≤1.2(DC~50GHz)

0.38mm/0.015"

型号

频率/驻波比

D插孔直径

2.4-J-F2-08-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F2-09-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F2-10-A

≤1.2(DC~50GHz)

0.38mm/0.015"

型号

频率/驻波比

D插孔直径

2.4-J-F2-11-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F2-12-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F2-13-A

≤1.2(DC~50GHz)

0.38mm/0.015"

型号

频率/驻波比

D插孔直径

2.4-J-F2-14-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-J-F2-15-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-J-F2-16-A

≤1.2(DC~50GHz)

0.38mm/0.015"

型号

中心针直径

长度

2.4-J-F2-17-A

0.64mm/0.025"

10mm/0.394"

2.4-J-F2-18-A

0.86mm/0.034"

8.75mm/0.344"

型号

中心针直径

长度

2.4-J-F2-19-A

0.64mm/0.025"

10mm/0.394"

2.4-J-F2-20-A

0.86mm/0.034"

8.75mm/0.344"

型号

中心针直径

长度

2.4-J-F2-21-A

0.64mm/0.025"

10mm/0.394"

2.4-J-F2-22-A

0.86mm/0.034"

8.75mm/0.344"

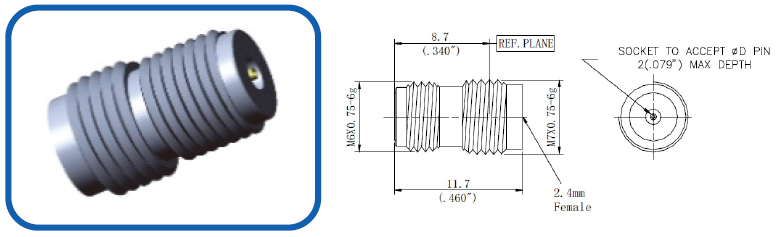

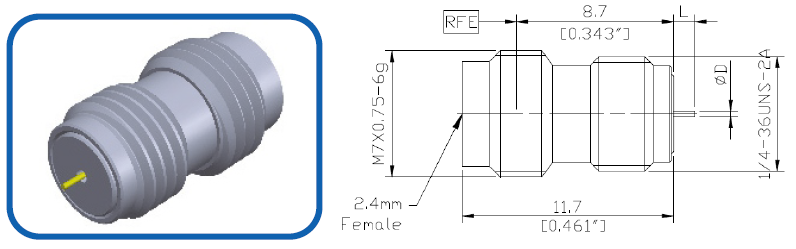

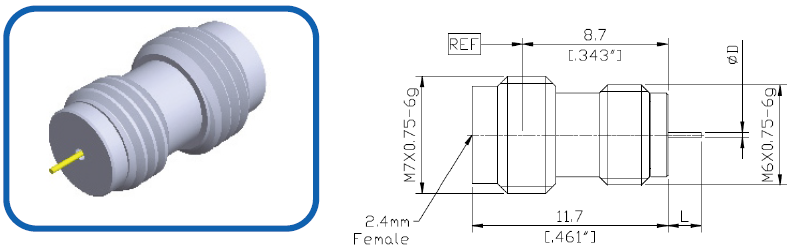

型号

频率/驻波比

D插孔直径

2.4-K-BH-01-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-BH-02-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-BH-03-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-BH-04-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

频率/驻波比

D插孔直径

2.4-K-BH-05-A

≤1.2(DC~50GHz)

0.23mm/0.009"

2.4-K-BH-06-A

≤1.2(DC~50GHz)

0.30mm/0.012"

2.4-K-BH-07-A

≤1.2(DC~50GHz)

0.38mm/0.015"

2.4-K-BH-08-A

≤1.2(DC~50GHz)

0.51mm/0.020"

型号

D尺寸

L长度尺寸

2.4-K-BH-09-A

0.30mm/0.012"

1.2mm/0.047

2.4-K-BH-10-A

0.30mm/0.012"

2mm/0.079"

型号

D尺寸

L长度尺寸

2.4-K-BH-11-A

0.30mm/0.012"

1.2mm/0.047

2.4-K-BH-12-A

0.30mm/0.012"

2mm/0.079"

Email:

sales@relcon.cn

首页

产品中心

联系我们

产品中心

首页>产品中心>穿墙/面板连接器系列

穿墙/面板连接器系列

PRODUCTS

穿墙/面板连接器型号命名规格及注解

通过产品编码，可以明确识别和确认连接器的结构逻辑。

1.85mm系列

界面规格

1.85mm系列射频同轴连接器最高频率可达67GHz，可与2.4mm连接器兼容，是目前亳米波领域应用广泛的一种连接器。

界面尺寸

军友射频1.85mm连接器，具有以下优势:
1.频率DC-67GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

2.4mm系列

界面规格

2.4mm系列射频同轴连接器频率高达50GHz，是常用毫米波连接器之一。许多毫米波仪器输入输出接口常采用2.4mm连接器端口，其良好机械性能在毫米波领域有极好的发展前景。

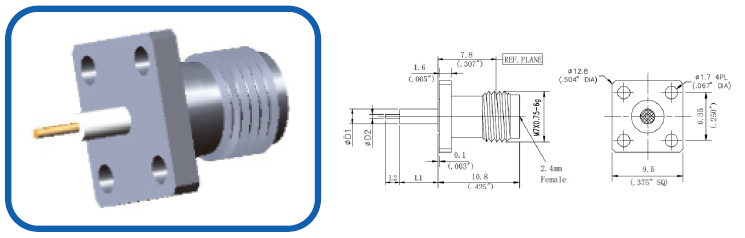

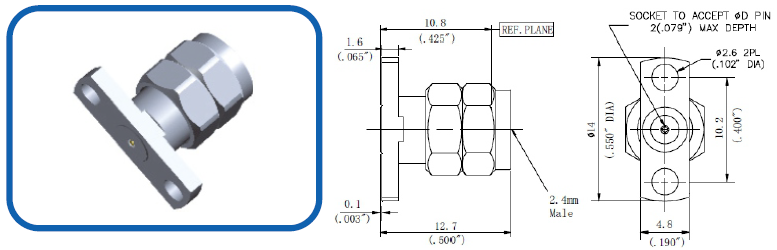

界面尺寸

军友射频2.4mm连接器，具有以下优势:
1.频率DC-50GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

首页

产品中心

联系我们

产品展示

I2PX

ICFKMx

IOHS-BC

IP

IPR

IZH23

IZH28

Email:sales@relcon.cn

Address: No. 162-1, Shenbei Road, Shenbei New District, Shenyang City, Liaoning Province, China

Copyright© Relcon

Email:

sales@relcon.cn

首页

产品中心

联系我们

产品中心

首页>产品中心>穿墙/面板连接器系列

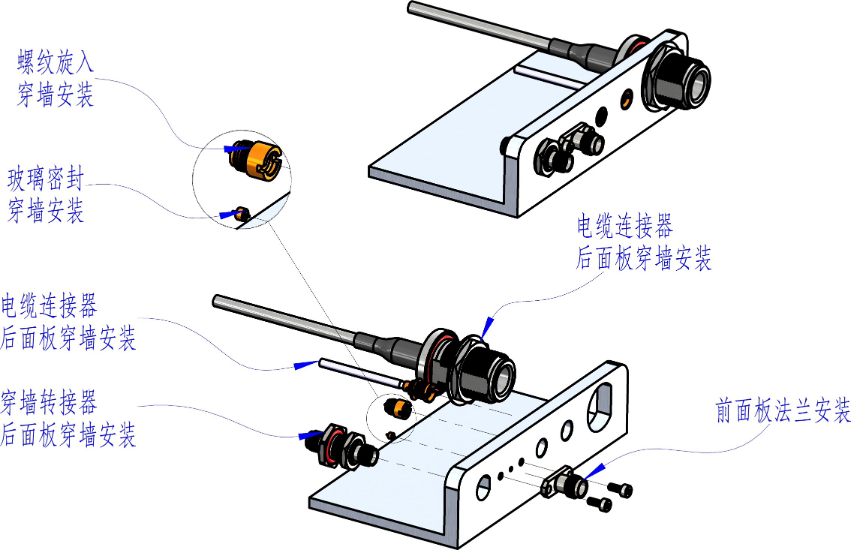

穿墙/面板连接器系列

PRODUCTS

穿墙/面板连接器型号命名规格及注解

通过产品编码，可以明确识别和确认连接器的结构逻辑。

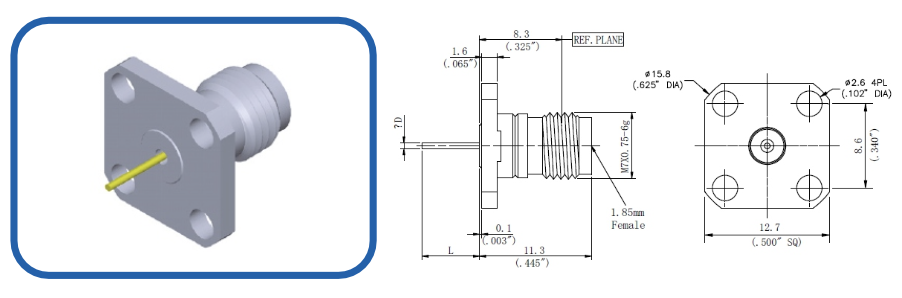

1.85mm系列

界面规格

1.85mm系列射频同轴连接器最高频率可达67GHz，可与2.4mm连接器兼容，是目前亳米波领域应用广泛的一种连接器。

界面尺寸

军友射频1.85mm连接器，具有以下优势:1.频率DC-67GHz2.低电压驻波比3.主体一体式设计，防止信号泄露4.耐受温度可达165°C5.不锈钢外导体，耐用性更优良

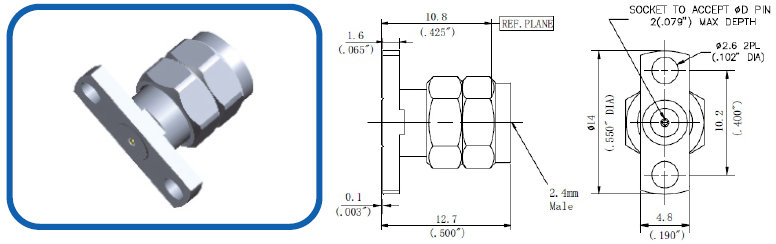

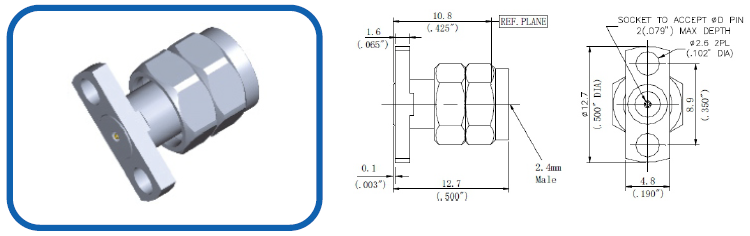

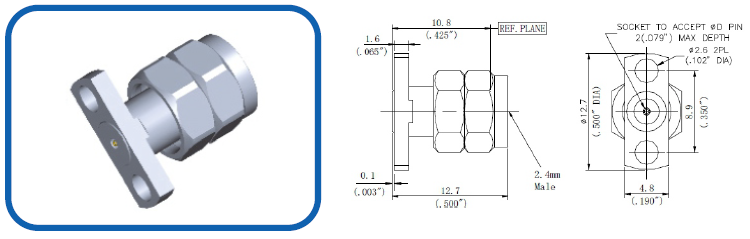

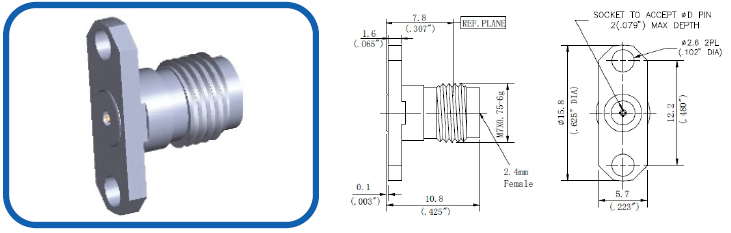

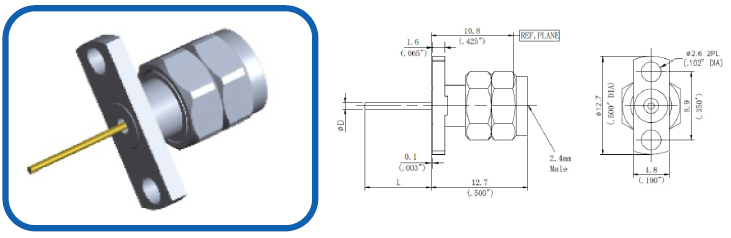

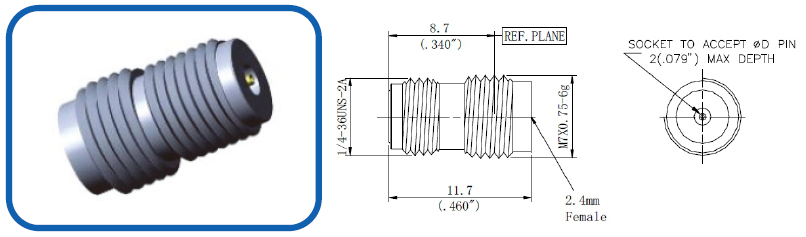

2.4mm系列

界面规格

2.4mm系列射频同轴连接器频率高达50GHz，是常用毫米波连接器之一。许多毫米波仪器输入输出接口常采用2.4mm连接器端口，其良好机械性能在毫米波领域有极好的发展前景。

界面尺寸

军友射频2.4mm连接器，具有以下优势:1.频率DC-50GHz2.低电压驻波比3.主体一体式设计，防止信号泄露4.耐受温度可达165°C5.不锈钢外导体，耐用性更优良

首页

产品中心

联系我们

产品展示

I2PX

ICFKMx

IOHS-BC

IP

IPR

IZH23

IZH28

Email:sales@relcon.cn

Address: No. 162-1, Shenbei Road, Shenbei New District, Shenyang City, Liaoning Province, China

Copyright© Relcon

军友射频1.85mm连接器，具有以下优势:
1.频率DC-67GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

军友射频2.4mm连接器，具有以下优势:
1.频率DC-50GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良
