首页>产品中心>PCB连接器系列
RELCON集科研、开发、制造及销售于一体，为航空、航天、兵器、船舶、电子、核工业、风电、轨道交通、新能源、机床、石油等领域提供专业、高效的服务

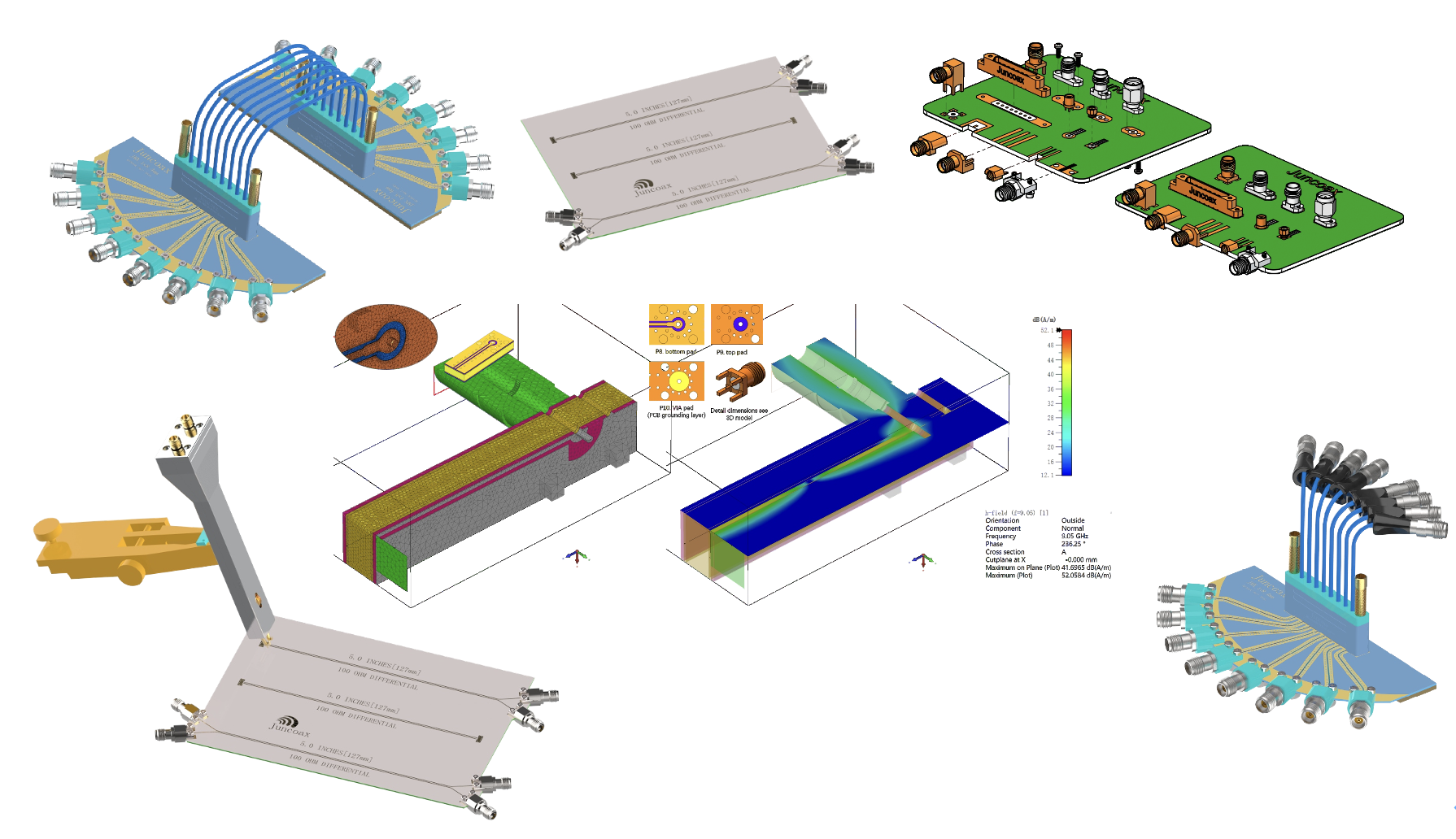

PCB连接器系列
PRODUCTS

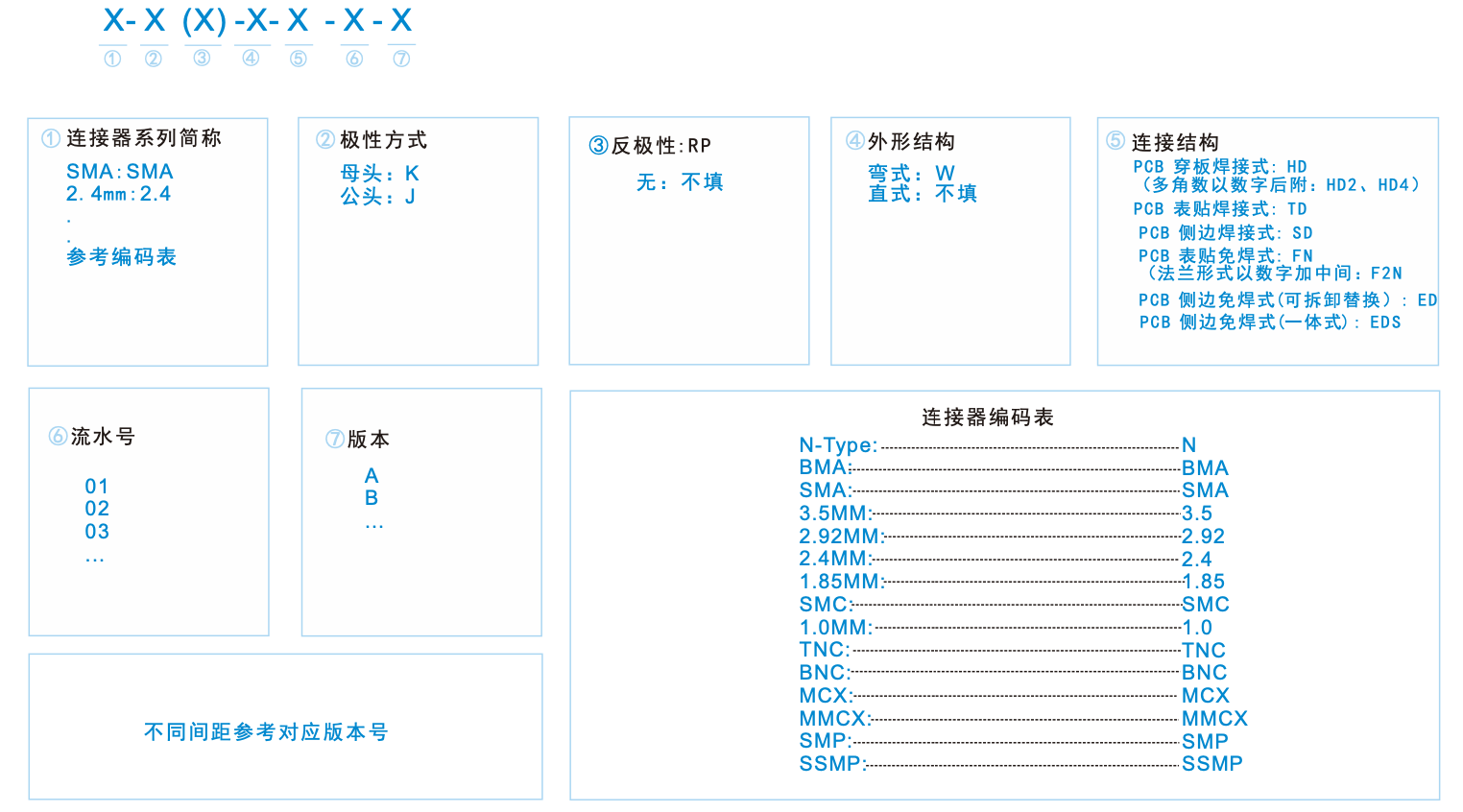

PCB板端连接器型号命名规格及注解
通过产品编码，可以明确识别和确认连接器的结构逻辑。
1mm系列
界面规格
1mm系列射频同轴连接器频率可达110GHz,是近年逐步得到广泛应用的一款毫米波连接器。

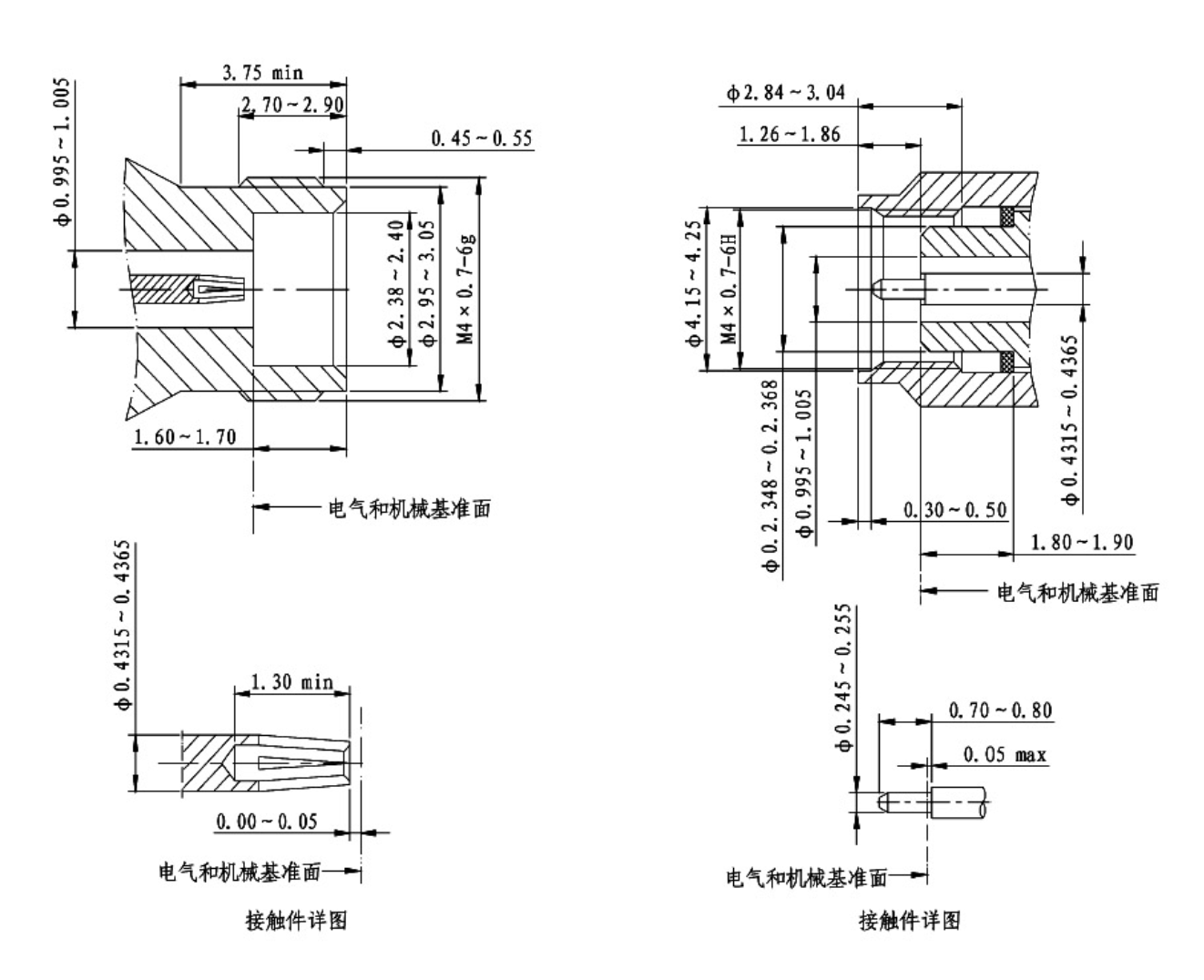

界面尺寸
军友射频1mm连接器，具有以下优势:
1.频率DC-110GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良
免焊式
型号
频率/驻波比
中心针直径(mm)

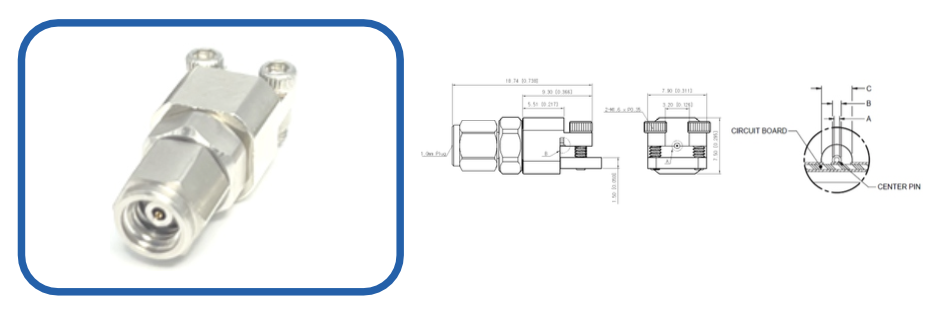

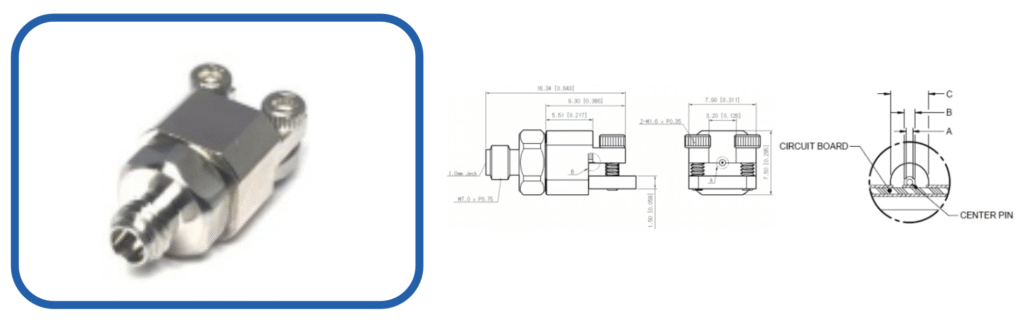

1.0-K-EDS-01-A
≤2.0@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

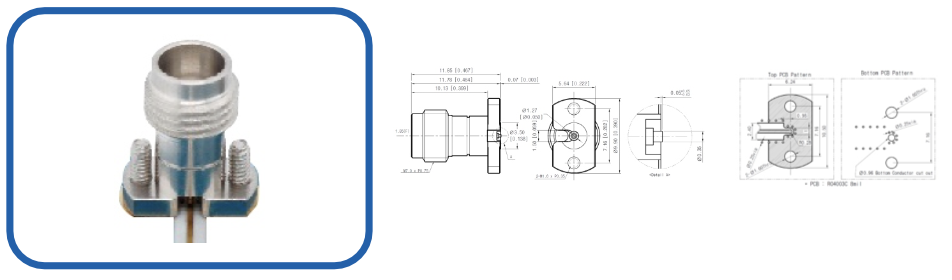

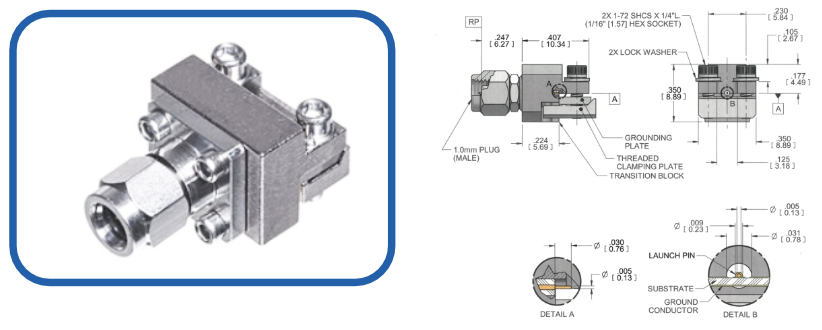

1.0-J-EDS-01-A
≤2.0@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

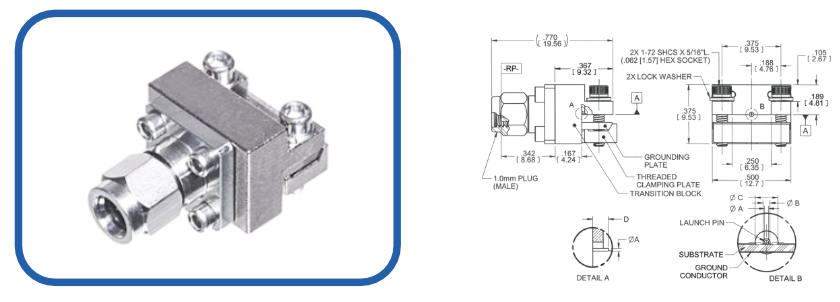

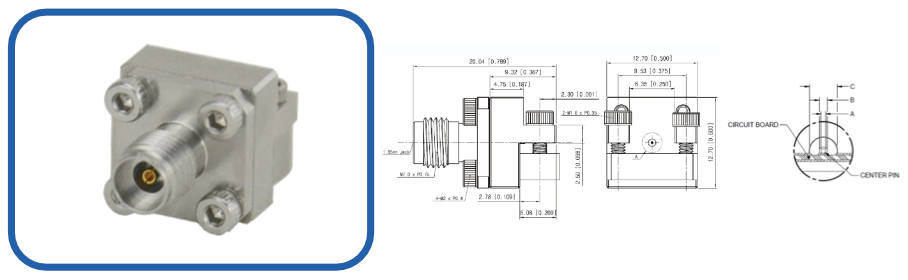

1.0-K-F2N-01-A
≤1.6@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

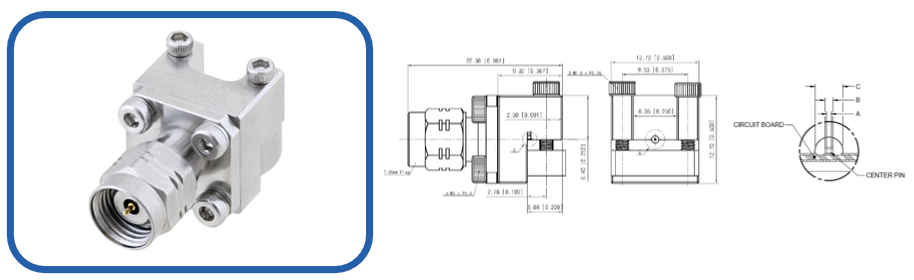

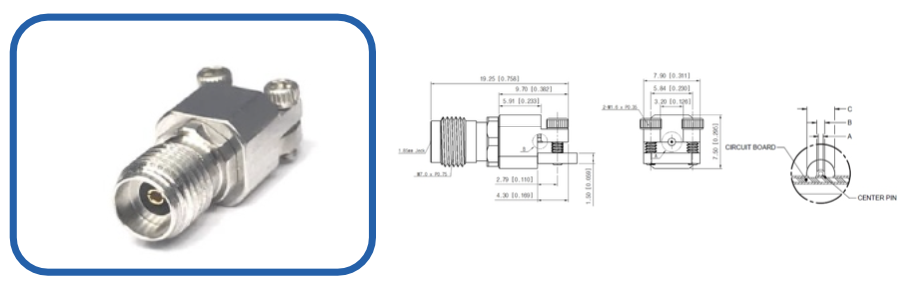

1.0-K-ED-01-A
≤1.4@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

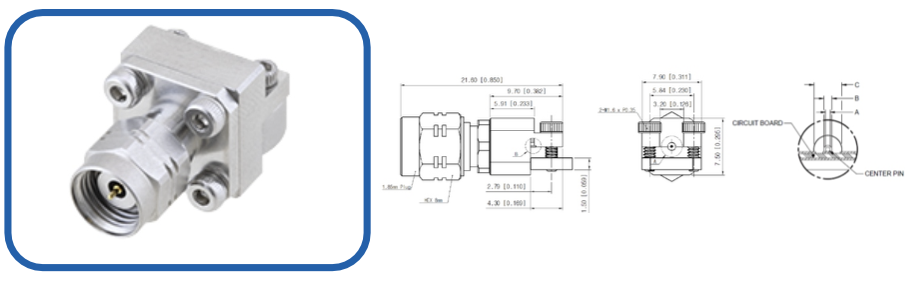

1.0-K-EDS-01-A
≤1.4@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

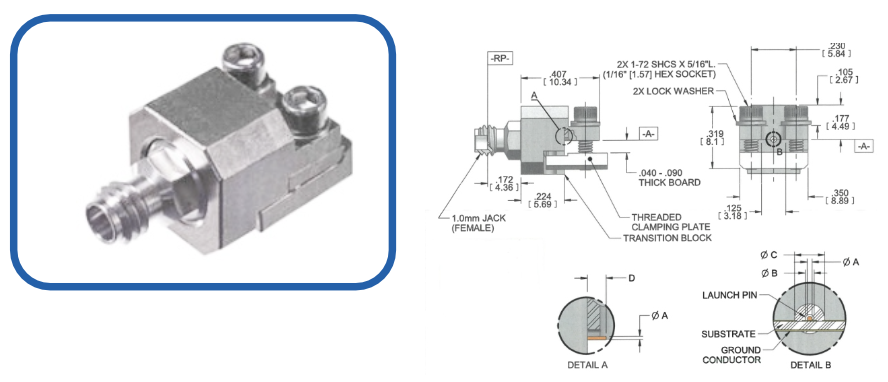

1.0-J-EDS-01-A
≤1.4@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

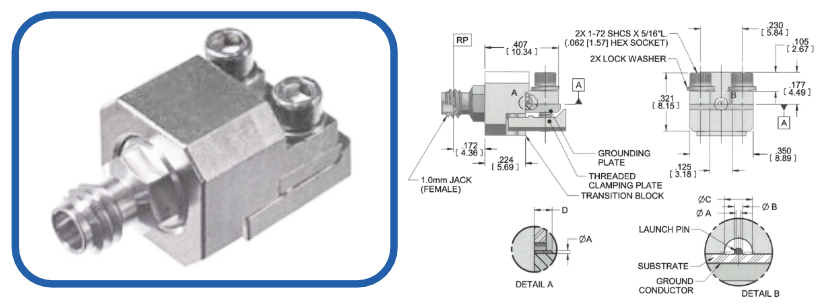

1.0-J-ED-01-A
≤1.4@110GHz
φA0.13
型号
频率/驻波比
中心针直径(mm)

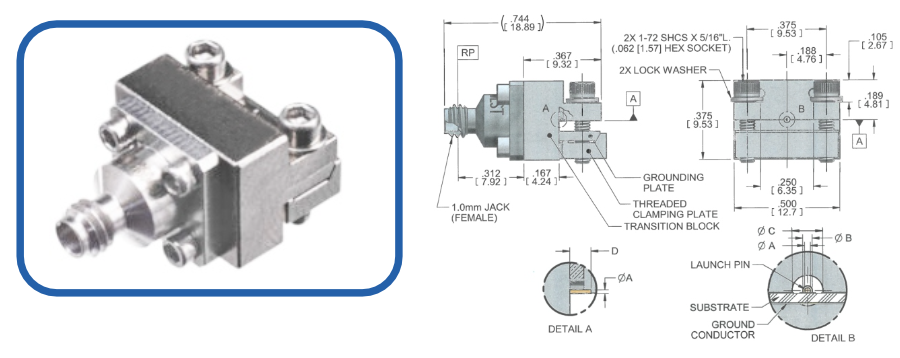

1.0-J-ED-02-A
≤1.4@110GHz
φA0.13
1.85mm系列
界面规格
1.85mm系列射频同轴连接器最高频率可达67GHz，可与2.4mm连接器兼容，是目前亳米波领域应用广泛的一种连接器。

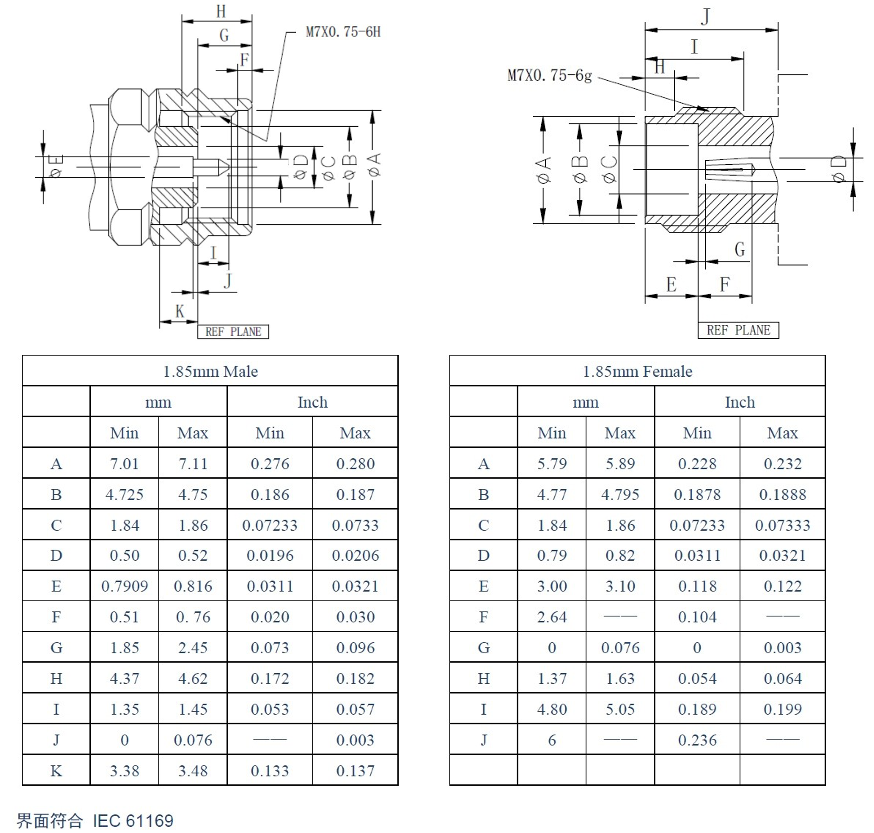

界面尺寸
军友射频1.85mm连接器，具有以下优势:
1.频率DC-67GHz
2.低电压驻波比
3.主体一体式设计，防止信号泄露
4.耐受温度可达165°C
5.不锈钢外导体，耐用性更优良

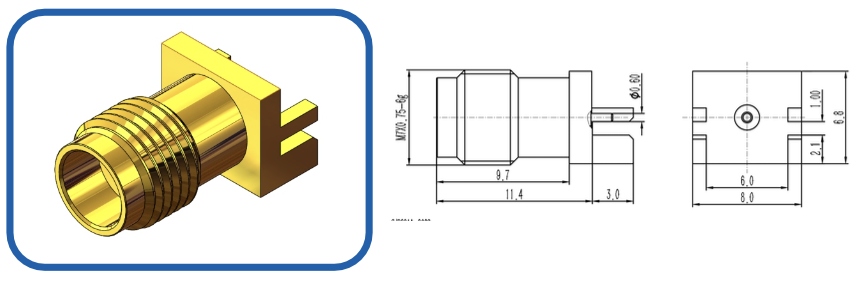

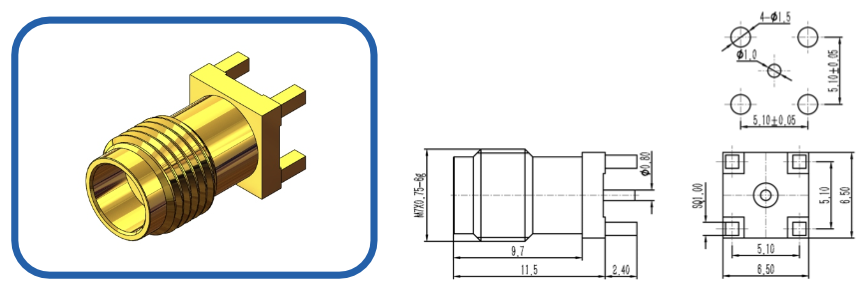

焊接式
型号
频率/驻波比
中心针直径(mm)

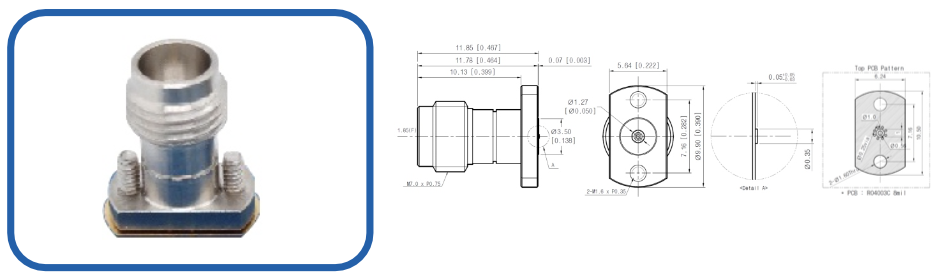

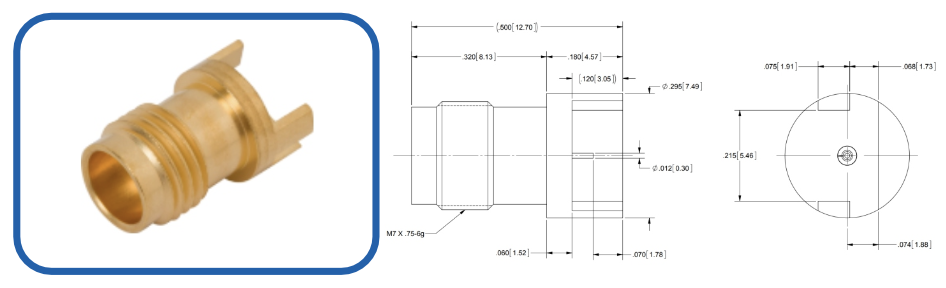

1.85-K-SD-01-A
≤1.6@67GHz
φA0.35
型号
频率/驻波比
中心针直径(mm)

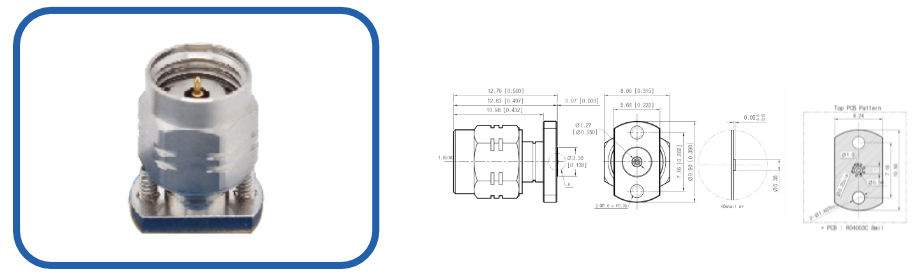

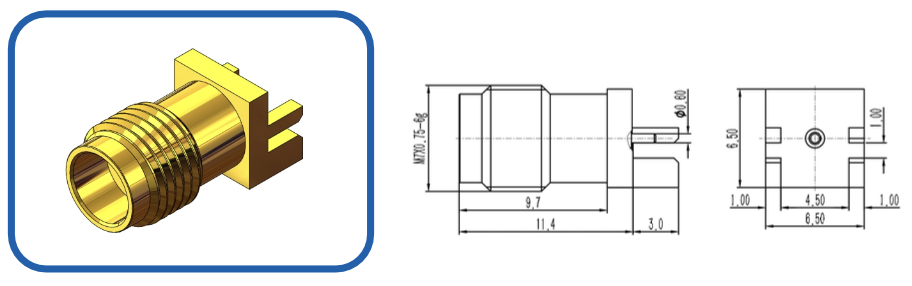

1.85-K-SD-02-A
≤1.6@67GHz
φA0.35
型号
频率/驻波比
中心针直径(mm)

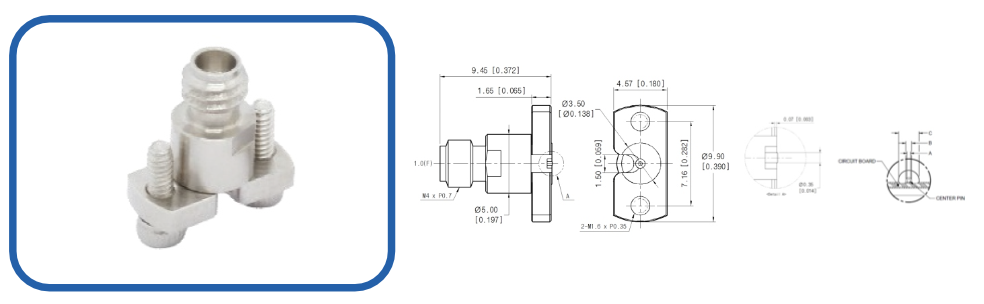

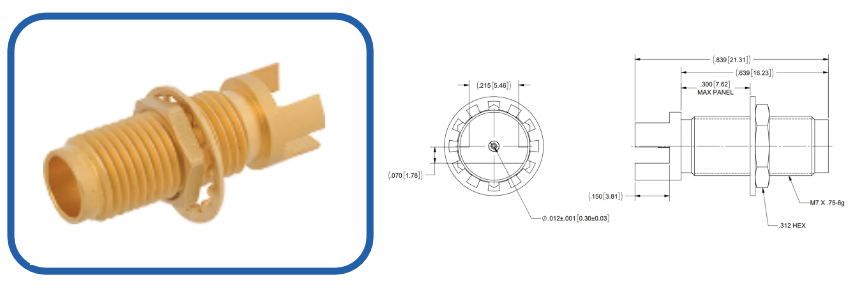

1.85-K-F2N-02-A
≤1.6@67GHz
φA0.35
型号
频率/驻波比
中心针直径(mm)

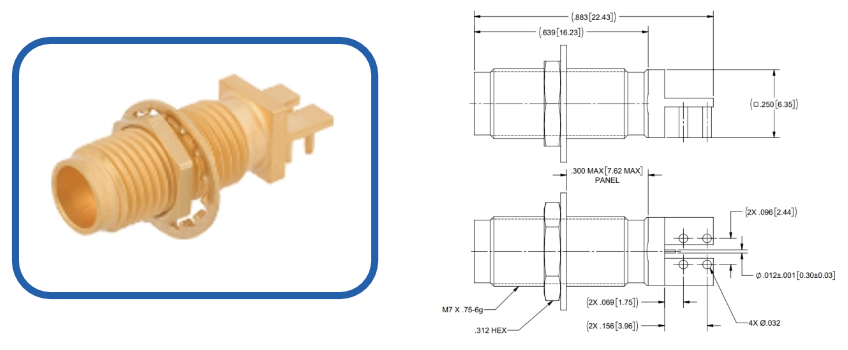

1.85-K-HD4-01-A
≤1.45@67GHz
φA0.80
型号
频率/驻波比
中心针直径(mm)
1.85-K-SD-03-A
≤1.45@67GHz
φA0.60
型号
频率/驻波比
中心针直径(mm)
1.85-K-SD-04-A
≤1.6@67GHz
φA0.60
免焊式
型号
频率/驻波比
匹配线路
1.85-K-F2N-02-A
≤1.6@67GHz
带状线
型号
频率/驻波比
匹配线路

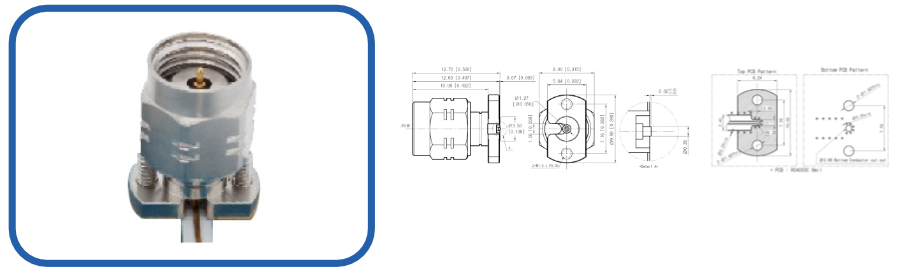

1.85-J-F2N-01-A
≤1.6@67GHz
微带线
型号
频率/驻波比
匹配线路
1.85-K-F2N-03-A
≤1.6@67GHz
微带线
型号
频率/驻波比
匹配线路
1.85-J-F2N-02-A
≤1.6@67GHz
带状线
型号
频率/驻波比
中心针直径(mm)

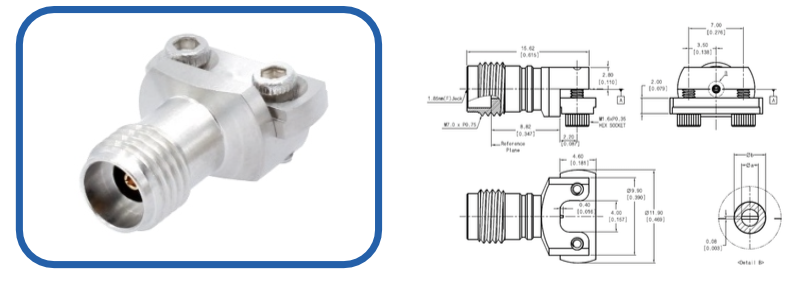

1.85-K-EDS-01-A
≤1.6@67GHz
φa0.28
型号
频率/驻波比
中心针直径(mm)

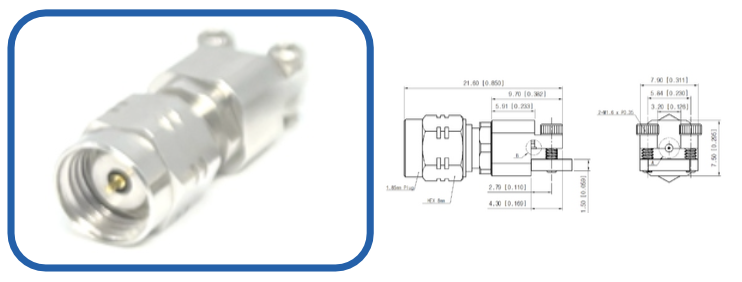

1.85-J-EDS-01-A
≤1.4@67GHz
φA0.13
1.85-J-EDS-02-B
≤1.4@67GHz
φA0.18
型号
频率/驻波比
中心针直径(mm)
1.85-K-EDS-03-A
≤1.4@67GHz
φA0.13
1.85-K-EDS-04-A
≤1.4@67GHz
φA0.18
型号
频率/驻波比
中心针直径(mm)
1.85-J-ED-01-A
≤1.4@67GHz
φA0.13
1.85-J-ED-02-A
≤1.4@67GHz
φA0.18
型号
频率/驻波比
中心针直径(mm)
1.85-K-ED-01-A
≤1.4@67GHz
φA0.13
1.85-K-ED-02-A
≤1.4@67GHz
φA0.18
型号
频率/驻波比
中心针直径(mm)
1.85-J-ED-03-A
≤1.4@67GHz
φA0.13
1.85-J-ED-04-A
≤1.4@67GHz
φA0.18
型号
频率/驻波比
中心针直径(mm)
1.85-K-ED-03-A
≤1.4@67GHz
φA0.13
1.85-K-ED-04-A
≤1.4@67GHz
φA0.18
